DLYBlok lineárneho ložiska SBR-UUje otvorený-typ hliníkových lineárnych ložiskových blokov navrhnutý pre systémy kruhových koľajníc s podporou SBR. Beží spolu s lineárnymi koľajnicami s podporou SBR a bežne sa používa pre CNC smerovače, drevoobrábacie stroje, automatizačné suporty, 3D tlačiarne, ľahké-pohybové platformy a náhradné koľajnicové systémy.
Blok SBR-UU používa hliníkové puzdro s otvoreným-typom lineárneho ložiska LM vo vnútri. TheUU dvojitý-utesnený dizajnpomáha znižovať vniknutie prachu počas prevádzky, zatiaľ čo otvorená spodná konštrukcia umožňuje kĺzaniu bloku po podoprených kruhových koľajničkách. Spoločnosť DLY môže dodať bloky SBR-UU samostatne alebo poskytnúť zodpovedajúce súpravy koľajníc SBR-a{3}}blokov na zníženie nesúladu modelov počas inštalácie.
Hlavný rozsah dodávky:
SBR10UU, SBR12UU, SBR13UU, SBR16UU, SBR20UU, SBR25UU, SBR30UU, SBR35UU, SBR40UU, SBR50UU štandardné bloky, SBR-predĺžené bloky LUU, podporované exportované koľajnice SBR-, prispôsobené bloky SBRU.

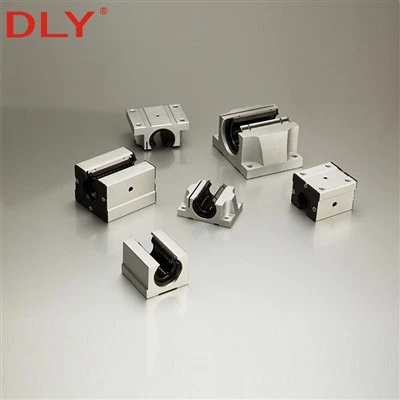

Hliníkové lineárne ložiskové bloky SBR-UU a SBR{1}}LUU pre podporované systémy kruhových koľajníc.
Štandardný blok ložiska SBR-UU s hliníkovým puzdrom, otvoreným dnom a dvojitým-utesneným lineárnym ložiskom.
Posuvný blok SBR-UU na výmenu lineárnej koľajnice s podporou SBR a novú zostavu stroja.
Špecifikácie bloku lineárneho ložiska SBR-UU
| Názov produktu | Blok lineárneho ložiska SBR-UU / Blok ložiska SBR UU / Blok lineárneho ložiska SBR |
| Zhodná koľajnica | Okrúhla lineárna koľajnica s podporou SBR |
| Typ štruktúry | Otvorený-typ lineárneho ložiskového bloku |
| Typ ložiska | LM otvorené-lineárne ložisko vo vnútri hliníkového krytu |
| Typ tesnenia | UU dvojité tesnenie |
| Materiál na bývanie | Puzdro z hliníkovej zliatiny |
| Štandardné modely | SBR10UU, SBR12UU, SBR13UU, SBR16UU, SBR20UU, SBR25UU, SBR30UU, SBR35UU, SBR40UU, SBR50UU |
| Rozšírené modely | SBR16LUU, SBR20LUU, SBR25LUU, SBR30LUU, SBR40LUU |
| Spôsob zásobovania | Len blok, zhodná koľajnica SBR-a{1}}sada blokov, zostava vlastnej dĺžky koľajníc |
| Typické aplikácie | CNC routery, drevoobrábacie stroje, 3D tlačiarne, automatizačné sklíčka, baliace stroje, výmena údržby, lineárne pohybové platformy |
Ložiskové bloky SBR-UU vs. SBR-LUU
SBR-UU je ložiskový blok štandardnej{1}}dĺžky pre všeobecne podporované koľajové systémy. SBR-LUU je verzia s predĺženou-dĺžkou, ktorá sa vyberá, keď pohyblivá platforma potrebuje dlhšiu podporu blokov, lepšiu stabilitu alebo lepšie rozloženie zaťaženia.
| Typ | Štruktúra | Najlepšie pre |
|---|---|---|
| SBR-UU | Hliníkový ložiskový blok štandardnej-dĺžky s dvojitým tesnením UU | Všeobecné koľajnicové systémy SBR, náhradné bloky, kompaktná inštalácia, ľahká{0}}až{1}}stredná automatizácia |
| SBR-LUU | Hliníkový ložiskový blok s predĺženou-dĺžkou s dlhším telom | Dlhší zdvih, väčšia pohyblivá doska, vyššia stabilita a lepšia podpora nákladu |
Tabuľka dimenzií SBR-UU a SBR-LUU
Zobrazuje štruktúru bloku SBR-UU a SBR{1}}LUU, rozloženie montážneho otvoru, označenie posuvného puzdra, nosnosť a referenčnú hmotnosť.
Tabuľka rozmerov SBR-UU a SBR{1}}LUU s guľovou posuvnou jednotkou s lineárnym pohybom pre podporované systémy kruhových koľajníc.
| Typ jednotky | h | E | W | L | F | h1 | θ | B | C | S | L1 | T | Označenie | Dynamické C(N) | Statické Co(N) | Hmotnosť (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SBR10UU | 15 | 18 | 36 | 32 | 24 | 6 | 80 stupňov | 25 | 20 | M5 | 10 | 7 | LM10UU-OP | 372 | 549 | 65 |
| SBR12UU | 17 | 20 | 40 | 39 | 27.6 | 8.5 | 80 stupňov | 28 | 26 | M5 | 10 | 8 | LM12UU-OP | 510 | 784 | 100 |
| SBR13UU | 17 | 20 | 40 | 39 | 27.6 | 8.5 | 80 stupňov | 28 | 26 | M5 | 10 | 8 | LM13UU-OP | 510 | 784 | 100 |
| SBR16UU | 20 | 22.5 | 45 | 45 | 33 | 10 | 80 stupňov | 32 | 30 | M5 | 12 | 9 | LM16UU-OP | 774 | 1180 | 150 |
| SBR20UU | 23 | 24 | 48 | 50 | 39 | 10 | 60 stupňov | 35 | 35 | M6 | 12 | 11 | LM20UU-OP | 882 | 1370 | 200 |
| SBR25UU | 27 | 30 | 60 | 65 | 47 | 11.5 | 50 stupňov | 40 | 40 | M6 | 12 | 14 | LM25UU-OP | 980 | 1570 | 450 |
| SBR30UU | 33 | 35 | 70 | 70 | 56 | 14 | 50 stupňov | 50 | 50 | M8 | 18 | 15 | LM30UU-OP | 1570 | 2740 | 630 |
| SBR35UU | 37 | 40 | 80 | 80 | 63 | 16 | 50 stupňov | 55 | 55 | M8 | 18 | 18 | LM35UU-OP | 1670 | 3140 | 925 |
| SBR40UU | 42 | 45 | 90 | 90 | 72 | 19 | 50 stupňov | 65 | 65 | M10 | 20 | 20 | LM40UU-OP | 2160 | 4020 | 1330 |
| SBR50UU | 53 | 60 | 120 | 110 | 92 | 23 | 50 stupňov | 94 | 80 | M10 | 20 | 25 | LM50UU-OP | 3820 | 7940 | 3000 |
| SBR16LUU | 20 | 22.5 | 45 | 85 | 33 | 10 | 80 stupňov | 32 | 60 | M5 | 12 | 9 | LM16LUU-OP | 1548 | 2360 | 300 |
| SBR20LUU | 23 | 24 | 48 | 96 | 39 | 10 | 60 stupňov | 35 | 70 | M6 | 12 | 11 | LM20LUU-OP | 1764 | 2740 | 400 |
| SBR25LUU | 27 | 30 | 60 | 130 | 47 | 11.5 | 50 stupňov | 40 | 100 | M6 | 12 | 14 | LM25LUU-OP | 1960 | 3140 | 900 |
| SBR30LUU | 33 | 35 | 70 | 140 | 56 | 14 | 50 stupňov | 50 | 110 | M8 | 18 | 15 | LM30LUU-OP | 3140 | 5480 | 1260 |
| SBR40LUU | 42 | 45 | 90 | 175 | 72 | 19 | 50 stupňov | 65 | 140 | M10 | 20 | 20 | LM40LUU-OP | 4320 | 8040 | 2660 |
Dostupné modely SBR-UU a prispôsobenie koľajníc
Prvým krokom výberu je potvrdenie priemeru hriadeľa podporovanej koľajnice. Napríklad SBR16UU sa zhoduje s koľajnicou podporovanou SBR16 a SBR20UU sa zhoduje s koľajnicou podporovanou SBR20.
| Model | Zodpovedajúci priemeru hriadeľa koľajnice | Bežné použitie |
|---|---|---|
| SBR12UU | 12 mm | Malá automatizácia, kompaktné vybavenie |
| SBR16UU | 16 mm | CNC smerovače, 3D stroje, ľahký-pohyb |
| SBR20UU | 20 mm | Všeobecná automatizácia, drevoobrábacie stroje |
| SBR25UU | 25 mm | Platformy strojov so stredným{0}}záťažom |
| SBR30UU | 30 mm | Ťažšie lineárne pohybové systémy |
| SBR35UU | 35 mm | Priemyselné zariadenia |
| SBR40UU | 40 mm | Veľké stroje a systémy s dlhým{0}}jazdom |
Kľúčové vlastnosti produktu
Otvorte-štruktúru typov
Navrhnuté na prevádzku na okrúhlych koľajniciach s podporou SBR, kde podopretý hriadeľ vyžaduje otvorenú štruktúru ložiskového bloku.
UU dvojitý-zapečatený dizajn
Dvojitá{0}}utesnená nosná štruktúra pomáha znižovať vniknutie prachu a nečistôt počas bežnej prevádzky.
Jednoduchá montáž
Hliníkový kryt je dodávaný s montážnymi otvormi na spojenie s doskami stroja, konzolami alebo pohyblivými plošinami.
Iba blok alebo súprava koľajníc
Kupujúci si môžu objednať bloky SBR-UU samostatne alebo spolu so zodpovedajúcimi lineárnymi koľajnicami s podporou SBR.
Ako si vybrať správny blok SBR-UU
Pri výbere bloku lineárneho ložiska SBR-UU nekontrolujte iba vzhľad. Blok musí zodpovedať priemeru hriadeľa koľajnice, výške bloku, rozstupu montážnych otvorov a inštalačnému priestoru stroja.
| Výberová položka | Čo potvrdiť |
|---|---|
| Priemer hriadeľa koľajnice | Potvrďte veľkosť koľajnice 10 mm, 12 mm, 16 mm, 20 mm, 25 mm, 30 mm, 35 mm, 40 mm alebo 50 mm. |
| Štandardný alebo rozšírený typ | Vyberte SBR-UU pre štandardné použitie alebo SBR-LUU pre dlhšie bývanie a lepšiu podporu. |
| Vzdialenosť montážneho otvoru | Pred výmenou starého bloku alebo návrhom novej platformy skontrolujte rozstup montážnych otvorov. |
| Počet blokov | Potvrďte, či každá koľajnica používa jeden blok, dva bloky alebo viacero blokov. |
| Stav koľajnice | Ak vymieňate staré bloky, skontrolujte, či nosný povrch hriadeľa nie je opotrebovaný, zhrdzavený alebo poškriabaný. |
Typické aplikácie
Ložiskové bloky SBR-UU sú vhodné pre podporované systémy kruhových koľajníc, kde používatelia potrebujú praktickú rovnováhu medzi pohodlím inštalácie, plynulým pohybom a nákladovo-efektívnym lineárnym pohybom.
CNC router a gravírovací stroj
Používa sa na pohyb stola, portálový pohyb a ľahké{0}}až{1}}stredné lineárne vodiace štruktúry.
Drevoobrábací stroj
Bežne sa používa v drevoobrábacích zariadeniach, ktoré vyžadujú podporované vedenie koľajníc na dlhších rozpätiach.
3D tlačiareň a platforma pre domácich majstrov
Vhodné pre DIY lineárne pohybové štruktúry, malé platformy a ľahké projekty automatizácie.
Automatizačná snímka
Používa sa v ľahkých{0}}systémoch podávania, tlačenia, vedenia a polohovania.
Baliaci stroj
Používa sa v mechanizmoch s opakovaným pohybom, kde sa vyžaduje jednoduché a stabilné vedenie koľajníc.
Údržba Výmena
Používa sa na výmenu opotrebovaných blokov SBR-UU v existujúcich koľajových systémoch podporovaných SBR.
Potrebujete pomoc s výberom blokov SBR-UU?
Pošlite nám číslo modelu, veľkosť koľajnice, množstvo, dĺžku koľajnice alebo fotku starého bloku. DLY môže pomôcť potvrdiť vhodný blok SBR-UU alebo zhodnú súpravu-a{3}}blokov SBR.
WhatsApp:+86 166 0578 8856| Email:dlyexport2@dlybearing.com
FAQ
Otázka 1: Na čo sa používa SBR-UU?
SBR-UU sa používa ako blok klzného ložiska na lineárnych koľajniciach s podporou SBR. Pomáha strojovým stolom, vozíkom a pohyblivým doskám hladko kĺzať po podoprených okrúhlych hriadeľoch.
Otázka 2: Môžem si kúpiť iba blok SBR-UU bez koľajnice?
áno. DLY môže dodať bloky SBR-UU samostatne na výmenu, údržbu alebo objednávky na sklad. Pred objednávkou potvrďte zodpovedajúci priemer hriadeľa koľajnice.
Otázka 3: Aký je rozdiel medzi SBR-UU a SBR-LUU?
SBR-UU je blok so štandardnou-dĺžkou. SBR-LUU je blok s predĺženou-dĺžkou, ktorý sa vyberie, keď aplikácia potrebuje dlhšiu podporu, lepšiu stabilitu alebo vyššie rozloženie záťaže.
Otázka 4: Ako si vyberiem správny model SBR-UU?
Vyberte si model podľa priemeru nosného hriadeľa koľajnice. Napríklad SBR16UU sa používa s koľajnicou SBR16 a SBR20UU sa používa s koľajnicou SBR20.
Otázka 5: Môže DLY dodať koľajnice SBR a bloky SBR-UU spolu?
áno. DLY môže poskytnúť prispôsobené lineárne koľajnice s podporou SBR a ložiskové bloky SBR-UU ako kompletné súpravy lineárneho pohybu s vlastnou dĺžkou koľajníc.
Q6: Môžem poslať kresbu alebo fotografiu na potvrdenie náhradného modelu?
áno. Môžete poslať fotografiu starého bloku, číslo modelu, priemer koľajnice alebo výkres a DLY vám môže pomôcť potvrdiť vhodný náhradný model.
