Aby ste správne zmerali priemer guľôčkovej skrutky, najprv určite, aký priemer potrebujete: nominálny priemer skrutky, vonkajší priemer závitového hriadeľa, priemer koreňa drážky alebo opracovaný priemer konca hriadeľa. Tieto rozmery slúžia na rôzne účely a nemožno ich vždy merať rovnakým nástrojom.
Pre rýchlu identifikáciu je možné použiť nónius alebo digitálne posuvné meradlo na kontrolu vonkajšieho priemeru cez vrcholy závitov. Pre kontrolu rozmerov alebo potvrdenie výmeny by sa mal výsledok porovnať s modelom guľôčkovej skrutky, vývodom, výkresom výrobcu a inými rozmermi inštalácie.

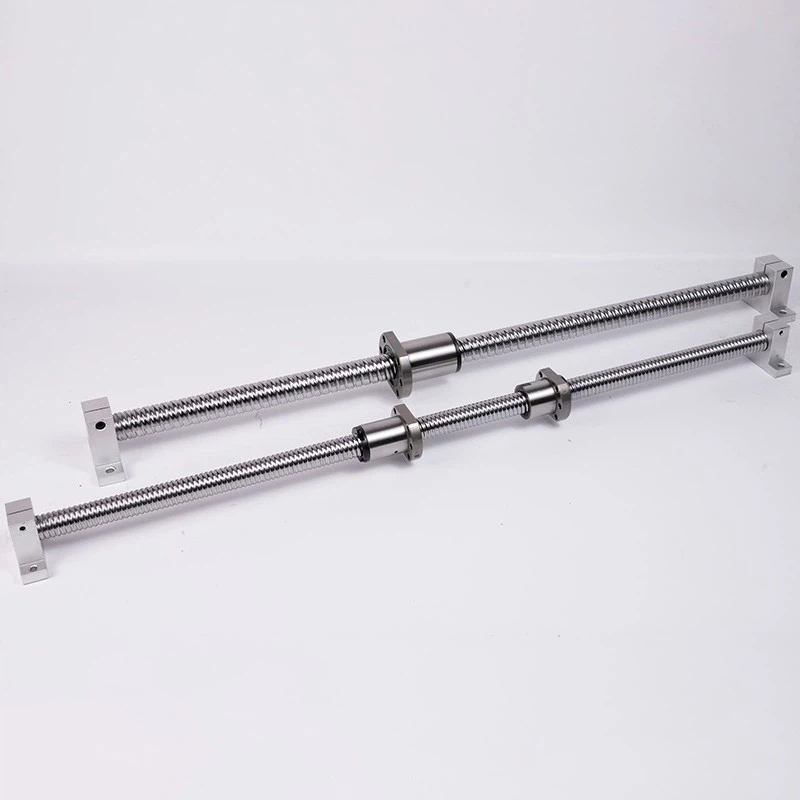

Aký priemer guľôčkovej skrutky potrebujete zmerať?
Pojem "priemer guľôčkovej skrutky" sa môže vzťahovať na niekoľko rôznych rozmerov. Identifikácia požadovaného rozmeru pred meraním pomáha predchádzať nesprávnemu výberu modelu.
| Rozmer | Význam | Odporúčaná metóda |
|---|---|---|
| Menovitý priemer skrutky | Priemer použitý v označení modelu | Potvrďte z kódu modelu alebo výkresu |
| Vonkajší priemer závitu | Priemer meraný cez hrebeň so závitom | Posuvné meradlo alebo vhodný vonkajší mikrometer |
| Priemer koreňa drážky | Priemer v spodnej časti obežnej dráhy gule | Meranie profilu, CMM alebo výkres výrobcu |
| Priemer stredu gule | Návrhový priemer prechádzajúci stredmi zaťažených guľôčok | Potvrďte z technických výkresov alebo špecializovanej kontroly |
| Priemer konca hriadeľa | Priemer opracovaného sedla ložiska, sedla spojky alebo iného čapu | Vonkajší mikrometer alebo posuvné meradlo |
Vonkajší priemer matice a priemer príruby sú rozmery matice. Nemali by sa zaznamenávať ako priemer hriadeľa guľôčkovej skrutky.

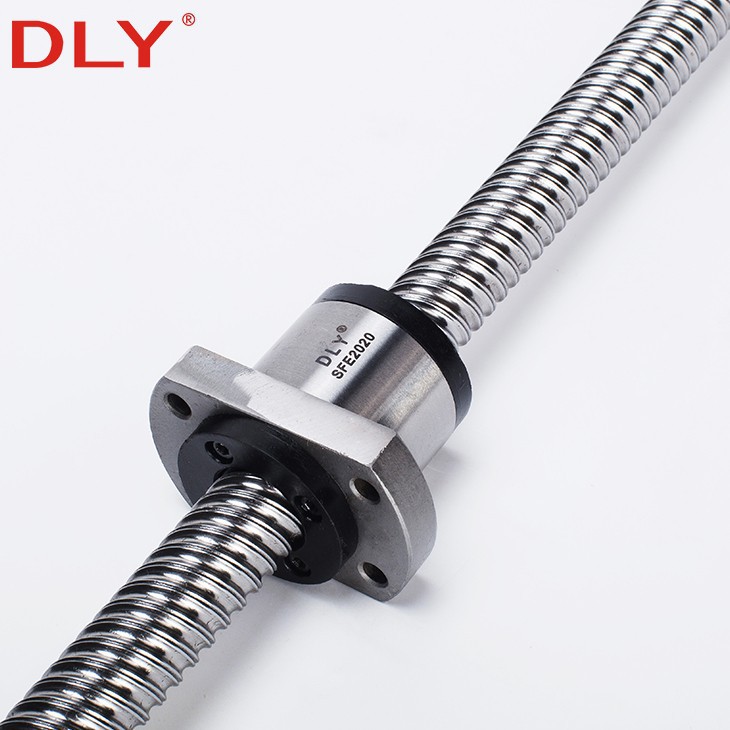

Čo znamená priemer v modeli guľôčkovej skrutky?
V mnohých bežných kódoch modelov guľôčkových skrutiek prvá skupina čísel označuje menovitý priemer hriadeľa skrutky a druhá skupina označuje stúpanie.
Príklad:V SFU1605 "16" normálne označuje nominálny priemer skrutky 16 mm, zatiaľ čo "05" označuje stúpanie 5 mm na otáčku.
To neznamená, že každá plocha nameraná na zostave SFU1605 bude mať presne 16 mm. Koreň drážky, priemer stredu gule a opracované čapy majú rôzne rozmery. Nameraný vonkajší priemer sa môže tiež mierne líšiť od nominálnej hodnoty z dôvodu konštrukcie závitu a výrobnej tolerancie.
Dostupné priemery, vedenia a štruktúry matíc DLY si môžete pozrieť nastránka produktu s guľôčkovou skrutkou.
Nástroje na meranie priemeru guľôčkovej skrutky
Digitálne alebo Vernierovo posuvné meradlo
Posuvné meradlo je vhodné na rýchlu identifikáciu veľkosti a všeobecnú kontrolu. Môže merať vonkajší priemer cez vrcholy závitov a priemery prístupných koncových častí hriadeľa.
Avšak skrutkovité drážky môžu spôsobiť, že kontakt čeľuste bude nestabilný. Odčítanie posuvného meradla by sa preto nemalo považovať za presné meranie priemeru koreňa drážky alebo priemeru stredu guľôčky.
Vonkajší mikrometer
Vonkajší mikrometer je vo všeobecnosti vhodnejší na kontrolu hladkých valcových čapov, sediel ložísk a sediel spojok. Môže sa tiež použiť na kontrolu vonkajšieho priemeru závitu, keď sa jeho meracie plochy môžu konzistentne dotýkať hrebeňov.
Skutočná neistota merania závisí od rozsahu prístroja, rozlíšenia, podmienok kalibrácie, prítlačnej sily, teploty a techniky operátora. Pevná hodnota presnosti by sa nemala predpokladať pre každé posuvné meradlo alebo mikrometer.
Stroj na meranie profilu, CMM alebo optický komparátor
Ak sa musí overiť geometria drážky, priemer koreňa alebo úplný profil závitu, vyžaduje sa špecializované kontrolné zariadenie. Súradnicový merací stroj je systém kontroly rozmerov a nemal by sa automaticky označovať ako optický prístroj; jeho metóda snímania závisí od konfigurácie zariadenia.
Ako zmerať vonkajší priemer guľôčkovej skrutky
- Vyčistite skrutku.Odstráňte olej, prach a voľné nečistoty z oblasti merania bez poškriabania obežnej dráhy.
- Nechajte teplotu stabilizovať.Vyhnite sa meraniu bezprostredne po obrábaní, preprave alebo vysokorýchlostnej prevádzke.
- Skontrolujte merací prístroj.Vyčistite meracie plochy, skontrolujte nulovú polohu a skontrolujte, či je prístroj v kalibrácii.
- Vyberte sekciu so závitom.Pri identifikácii priemeru skrutky nemerajte opracovaný koniec hriadeľa, poškodený hrebeň alebo viditeľne opotrebovanú oblasť.
- Umiestnite čeľuste správne.Držte strmeň alebo mikrometer kolmo na os skrutky a dotýkajte sa protiľahlých hrebeňov závitov.
- Použite ľahkú, konzistentnú silu.Nadmerná sila môže nakloniť prístroj alebo spôsobiť nekonzistentné údaje.
- Merajte vo viac ako jednom smere.Opakujte meranie po otočení nástroja alebo skrutky, aby ste skontrolovali, či kontakt so skrutkovitými vrcholmi zmení výsledok.
- Skontrolujte niekoľko axiálnych miest.Zaznamenajte hodnoty z viacerých pozícií pozdĺž dĺžky závitu, s výnimkou poškodených alebo nedokončených častí.
- Zaznamenajte si podmienky.Zaznamenajte si nástroj, miesta merania, maximálne a minimálne hodnoty a teplotu, keď sa vyžaduje sledovateľnosť kontroly.
Tento postup poskytuje kontrolu vonkajšieho priemeru. Neurčuje priamo priemer koreňa drážky ani nepotvrdzuje rozmerovú presnosť kompletnej obežnej dráhy guľôčky.
Prečo posuvné meradlo nedokáže spoľahlivo zmerať priemer koreňa drážky
Obežná dráha s guľôčkovou skrutkou je špirálovitá zakrivená kontaktná plocha určená na prácu s obehovými guľôčkami. Štandardné ploché čeľuste strmeňa nemôžu konzistentne dosiahnuť dve protiľahlé dná drážok v rovnakom priereze.
Ak sa na technické overenie vyžaduje priemer koreňa drážky, použite rozmerový výkres výrobcu alebo schválenú metódu kontroly zahŕňajúcu vhodné sondy, gule, profilové vybavenie alebo CMM. Neodhadujte priemer koreňa tlačením hrotov strmeňa do drážok.
Ako zmerať opracovaný koniec hriadeľa guľôčkovej skrutky
Konce hriadeľov guľôčkových skrutiek môžu mať niekoľko rôznych priemerov pre ložiská, podporné jednotky, spojky, závity a prídržné prvky. Zmerajte každú hladkú valcovú časť samostatne.
- Ak je to možné, zmerajte ložiskové čapy vonkajším mikrometrom.
- Odčítajte hodnoty aspoň v dvoch uhlových smeroch, aby ste skontrolovali neguľatosť.
- Merajte vo viac ako jednej axiálnej polohe na dlhších čapoch.
- Zaznamenajte si dĺžky čapu, osadenie, závity, drážky pre pero a drážky poistných krúžkov.
- Porovnajte všetky rozmery s požiadavkami na nosné ložiská a spojky.
Rozmery konca hriadeľa môžu byť úplne odlišné od menovitého priemeru hriadeľa so závitom. Mali by byť špecifikované samostatne pri objednávaní na mieru vyrobenej guľôčkovej skrutky.
Ako identifikovať neznámu náhradnú guľôčkovú skrutku
Samotný vonkajší priemer nestačí na identifikáciu náhrady. Pred vyžiadaním cenovej ponuky si zaznamenajte nasledujúce informácie:
- Číslo existujúceho modelu, ak je viditeľné
- Pozorovaný vonkajší priemer závitu
- Predstih meraný ako dráha matice na otáčku skrutky
- Pravý alebo ľavý smer závitu
- Typ matice, tvar príruby a rozmery montážneho otvoru
- Celková dĺžka skrutky a dĺžka závitu
- Všetky opracované rozmery konca hriadeľa
- Požadovaná axiálna vôľa, predpätie a stupeň presnosti, ak sú známe
- Jasné fotografie a inštalačný výkres
Napríklad dve guľôčkové skrutky môžu mať rovnaký menovitý priemer, ale rôzne stúpania, rozmery matíc, obehové štruktúry alebo opracovanie konca hriadeľa. Nie sú nevyhnutne zameniteľné.
Bežné chyby merania
- Za predpokladu, že prvý údaj strmeňa je presný nominálny priemer
- Meranie opracovaného konca hriadeľa namiesto hriadeľa so závitom
- Zámena priemeru skrutky s priemerom matice alebo príruby
- Pokúšame sa zmerať koreň drážky pomocou štandardných plochých čeľustí strmeňa
- Identifikácia guľôčkovej skrutky bez kontroly jej vedenia
- Meranie cez nečistoty, mastnotu, koróziu alebo poškodené hrebene závitov
- Použitie nadmernej meracej sily
- Ignorovanie kalibračných a teplotných podmienok
Má väčší priemer guľôčkovej skrutky väčšiu záťaž?
Zväčšenie priemeru hriadeľa skrutky vo všeobecnosti zlepšuje tuhosť hriadeľa a môže pomôcť s odolnosťou proti vybočeniu a výkonom pri kritických otáčkach. Prípustné zaťaženie kompletnej guľôčkovej skrutky však nemožno určiť len z priemeru hriadeľa.
Nosnosť závisí aj od priemeru gule, štruktúry matice, počtu zaťažených okruhov, materiálu, tepelného spracovania, presnosti, predpätia, nepodoprenej dĺžky a usporiadania koncových podpier. Pri výbere guľôčkovej skrutky vždy používajte menovité zaťaženie produktu a výpočty použitia.
Často kladené otázky
Môžem identifikovať guľôčkovú skrutku iba pomocou strmeňa?
Posuvné meradlo môže pomôcť odhadnúť vonkajší priemer závitového hriadeľa, ale nemôže potvrdiť úplný model. Musíte tiež skontrolovať vedenie, typ matice, celkovú dĺžku, konce hriadeľov a požiadavky na presnosť.
Rovná sa nameraný vonkajší priemer vždy menovitému priemeru?
Nie nevyhnutne. Kód modelu bežne uvádza menovitý priemer hriadeľa, zatiaľ čo skutočné meranie hrebeňa je ovplyvnené geometriou závitu, výrobnými špecifikáciami a kontaktom merania.
Môžem použiť mikrometer na závit guľôčkovej skrutky?
Môže sa použiť na kontrolu vonkajšieho priemeru, ak sa meracie plochy konzistentne dotýkajú vrcholov závitu. Je vhodnejší pre hladké čapy na konci hriadeľa a nemeria priamo priemer koreňa drážky.
Sú skrutky Acme typom guľôčkových skrutiek?
Nie. Acme skrutka je posuvná skrutka s lichobežníkovým závitom. Guličková skrutka používa recirkulačné guľôčky medzi hriadeľom skrutky a maticou, takže geometria drážky a požiadavky na meranie sú odlišné.
Záver
Správny spôsob merania priemeru guľôčkovej skrutky závisí od rozmeru, ktorý potrebujete. Posuvné meradlo je užitočné na rýchlu kontrolu vonkajšieho priemeru, zatiaľ čo mikrometer sa uprednostňuje pre hladko opracované čapy. Rozmery koreňa drážky a stredu gule by mali byť potvrdené z technických výkresov alebo zmerané pomocou špecializovaného kontrolného zariadenia.
Pri identifikácii náhradnej guľôčkovej skrutky si zaznamenajte priemer spolu s vývodom, rozmermi matíc, dĺžkou hriadeľa, opracovaním konca a informáciami o modeli. To poskytuje oveľa spoľahlivejší základ na porovnávanie produktov ako samotné odčítanie priemeru.
