Ahoj! Ako dodávateľ guľôčkových skrutiek som veľmi nadšený, že sa môžem ponoriť do fascinujúceho sveta systémov pohonu guľôčkových skrutiek a vysvetliť, ako fungujú. Guličkové skrutky sú kľúčovým komponentom v mnohých priemyselných aplikáciách, od CNC strojov po robotiku, takže pochopenie ich fungovania je kľúčové.
Základy guľôčkových skrutiek
Začnime od základov. Guľôčková skrutka pozostáva zo skrutkového hriadeľa a matice, medzi ktorými sa valí rad guľôčkových ložísk. Tieto guľôčkové ložiská znižujú trenie a umožňujú hladký a efektívny prenos pohybu. Konštrukcia guľôčkovej skrutky je podobná tradičnej vodiacej skrutke, ale pridanie guľôčkových ložísk ju robí oveľa presnejšou a efektívnejšou.
Ako to funguje?
Činnosť systému pohonu guľôčkovou skrutkou je založená na princípe premeny rotačného pohybu na lineárny pohyb. Keď sa hriadeľ skrutky otáča, guľôčkové ložiská sa odvaľujú pozdĺž špirálových drážok v hriadeli a matici, čo spôsobuje, že sa matica pohybuje lineárne pozdĺž hriadeľa. Tento lineárny pohyb možno použiť na pohon rôznych mechanických komponentov, ako sú klzné lišty, stoly alebo pohony.
Tu je podrobný rozpis toho, ako funguje systém pohonu s guľôčkovou skrutkou:
- Rotačný vstup: Proces začína rotačným vstupom, ktorý zvyčajne zabezpečuje motor. Motor poháňa hriadeľ skrutky, čím sa otáča.
- Pohyb guľôčkových ložísk: Keď sa hriadeľ skrutky otáča, guľkové ložiská sú nútené odvaľovať sa pozdĺž špirálových drážok v hriadeli a matici. Guľôčkové ložiská sú obsiahnuté v recirkulačnom systéme, ktorý im umožňuje nepretržité otáčanie medzi hriadeľom a maticou.
- Lineárny výstup: Valivý pohyb guľôčkových ložísk spôsobuje lineárny pohyb matice pozdĺž hriadeľa skrutky. Smer a rýchlosť lineárneho pohybu závisia od smeru a rýchlosti rotačného vstupu.
- Prenos zaťaženia: Lineárny pohyb matice možno použiť na prenos zaťaženia. Napríklad v CNC stroji je možné použiť systém pohonu s guľôčkovou skrutkou na pohyb rezného nástroja pozdĺž obrobku, čo umožňuje presné obrábacie operácie.
Výhody systémov pohonu s guľôčkovou skrutkou
Systémy pohonu s guľôčkovou skrutkou ponúkajú niekoľko výhod oproti iným typom systémov lineárneho pohybu, ako sú vodiace skrutky alebo remeňové pohony. Tu sú niektoré z kľúčových výhod:
- Vysoká účinnosť: Guľôčkové skrutky majú oveľa vyššiu účinnosť ako vodiace skrutky, zvyčajne v rozsahu od 90 % do 95 %. To znamená, že sa spotrebuje menej energie ako teplo, čo má za následok nižšie prevádzkové náklady.
- Vysoká presnosť: Guličkové skrutky môžu dosiahnuť veľmi vysokú úroveň presnosti s presnosťou polohovania v rozsahu niekoľkých mikrometrov. Vďaka tomu sú ideálne pre aplikácie, ktoré vyžadujú presné riadenie pohybu, ako je CNC obrábanie a robotika.
- Vysoká nosnosť: Guličkové skrutky dokážu zvládnuť oveľa vyššie zaťaženie ako remeňové pohony alebo iné typy lineárnych pohybových systémov. Vďaka tomu sú vhodné pre náročné aplikácie, ako sú priemyselné stroje a automatizačné systémy.
- Dlhá životnosť: Guličkové skrutky majú dlhú životnosť, zvyčajne trvajúce milióny otáčok. To znižuje potrebu častej údržby a výmeny, čo má za následok nižšie prevádzkové náklady.
Aplikácie systémov pohonu s guľôčkovou skrutkou
Systémy pohonu s guľôčkovou skrutkou sa používajú v širokej škále aplikácií, vrátane:
- CNC stroje: Guličkové skrutky sa bežne používajú v CNC strojoch, ako sú frézky, sústruhy a smerovače. Poskytujú presné riadenie pohybu a umožňujú vysokokvalitné obrábacie operácie. Pozrite si našeCNC fréza s guľôčkovou skrutkoupre viac informácií.
- Robotika: Guličkové skrutky sa používajú aj v robotike, kde poskytujú presné riadenie pohybu robotických ramien a iných komponentov. Umožňujú robotom vykonávať zložité úlohy s vysokou presnosťou a opakovateľnosťou.
- Automatizačné systémy: Guľôčkové skrutky sa používajú v automatizačných systémoch, ako sú dopravné pásy, stroje na vyberanie a umiestňovanie a baliace zariadenia. Poskytujú spoľahlivý a efektívny lineárny pohyb, umožňujúci vysokorýchlostné výrobné a montážne operácie.
- Lekárske vybavenie: Guľôčkové skrutky sa používajú v lekárskych zariadeniach, ako sú prístroje MRI, CT skenery a chirurgické roboty. Poskytujú presné ovládanie pohybu, umožňujúce presnú diagnostiku a liečbu.
Typy guľôčkových skrutiek
Existuje niekoľko typov guľôčkových skrutiek, z ktorých každá má svoje vlastné jedinečné vlastnosti a aplikácie. Tu sú niektoré z najbežnejších typov:
- Guličkové skrutky s vonkajším obehom: Guličkové skrutky s vonkajším obehom majú recirkulačný systém, ktorý je umiestnený mimo matice. Tento typ guľôčkovej skrutky sa ľahko inštaluje a udržiava, no má relatívne nízku nosnosť.
- Vnútorné cirkulačné guľôčkové skrutky: Guličkové skrutky s vnútorným obehom majú recirkulačný systém, ktorý sa nachádza vo vnútri matice. Tento typ guľôčkovej skrutky má vyššiu nosnosť ako guľôčkové skrutky s vonkajším obehom, ale je náročnejšia na inštaláciu a údržbu.
- Guľôčkové skrutky s prírubovou maticou: Guľôčkové skrutky prírubovej matice majú prírubu na matici, ktorá umožňuje jednoduchú montáž na stroj alebo konštrukciu. Tento typ guľôčkovej skrutky sa bežne používa v aplikáciách, kde je obmedzený priestor.
- Guľôčkové skrutky s pevnou maticou: Guľôčkové skrutky s pevnou maticou majú maticu, ktorá je upevnená na mieste, zatiaľ čo sa hriadeľ skrutky otáča. Tento typ guľôčkovej skrutky sa bežne používa v aplikáciách, kde je potrebné presúvať bremeno v priamke.
Výber správnej guľôčkovej skrutky
Výber správnej guľôčkovej skrutky pre vašu aplikáciu je rozhodujúci pre zabezpečenie optimálneho výkonu a spoľahlivosti. Tu je niekoľko faktorov, ktoré je potrebné zvážiť pri výbere guľôčkovej skrutky:
- Kapacita zaťaženia: Nosnosť guľôčkovej skrutky je jedným z najdôležitejších faktorov, ktoré treba zvážiť. Musíte si vybrať guľôčkovú skrutku, ktorá zvládne maximálne zaťaženie, ktoré na ňu bude pôsobiť.
- Presnosť: Presnosť guľôčkovej skrutky je ďalším dôležitým faktorom, ktorý treba zvážiť. Musíte si vybrať guľôčkovú skrutku, ktorá dokáže dosiahnuť požadovanú úroveň presnosti pre vašu aplikáciu.
- Rýchlosť: Rýchlosť guľôčkovej skrutky je tiež dôležitým faktorom, ktorý treba zvážiť. Musíte si vybrať guľôčkovú skrutku, ktorá dokáže pracovať pri požadovanej rýchlosti bez prehriatia alebo nadmerného opotrebovania.
- Dĺžka: Dĺžka guľôčkovej skrutky je ďalším dôležitým faktorom, ktorý treba zvážiť. Musíte si vybrať guľôčkovú skrutku, ktorá je dostatočne dlhá, aby vyhovovala požiadavkám vašej aplikácie.
Údržba systémov pohonu s guľôčkovou skrutkou
Správna údržba je nevyhnutná na zabezpečenie dlhodobého výkonu a spoľahlivosti systémov pohonu guľôčkových skrutiek. Tu je niekoľko tipov na údržbu systému guľôčkových skrutiek:
- Mazanie: Guličkové skrutky vyžadujú pravidelné mazanie, aby sa znížilo trenie a opotrebovanie. Mali by ste použiť vysokokvalitné mazivo, ktoré je špeciálne navrhnuté pre guľôčkové skrutky.
- Upratovanie: Guličkové skrutky by sa mali udržiavať čisté, aby sa zabránilo hromadeniu nečistôt a nečistôt. Hriadeľ skrutky a maticu by ste mali pravidelne čistiť čistou a suchou handričkou.
- Inšpekcia: Guličkové skrutky by sa mali pravidelne kontrolovať, či nevykazujú známky opotrebovania alebo poškodenia. Na hriadeli skrutky a matici by ste mali hľadať známky jamkovej jamky, ryhy alebo iného poškodenia.
- Zarovnanie: Guličkové skrutky by mali byť správne zarovnané, aby sa zabezpečila hladká a efektívna prevádzka. Mali by ste pravidelne kontrolovať zarovnanie hriadeľa skrutky a matice a vykonávať potrebné úpravy.
Záver

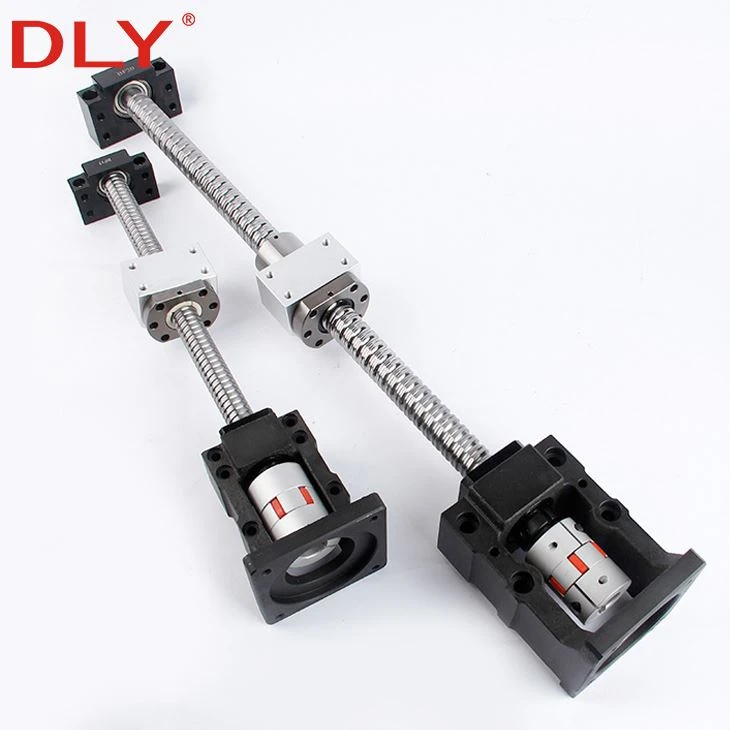

Systémy pohonu s guľôčkovou skrutkou sú kritickým komponentom v mnohých priemyselných aplikáciách a poskytujú presný a efektívny lineárny pohyb. Keď pochopíte, ako fungujú systémy s guľôčkovou skrutkou a aké výhody ponúkajú, môžete urobiť informované rozhodnutie pri výbere guľôčkovej skrutky pre vašu aplikáciu. Ak hľadáte kvalitný systém pohonu s guľôčkovou skrutkou, určite si pozrite nášSada guľôčkových skrutiekaRecirkulačná guľôčková skrutka v CNC.
Ak máte akékoľvek otázky alebo by ste chceli prediskutovať svoje špecifické požiadavky, neváhajte nás kontaktovať. Sme tu, aby sme vám pomohli nájsť perfektné riešenie s guľôčkovou skrutkou pre vašu aplikáciu.
Referencie
- "Guľové skrutky: Dizajn, výber a aplikácia" od Johna A. Scheyho
- „Príručka technológie lineárneho pohybu“ od Thomson Industries
- "Príručka mechanického dizajnu" od Roberta C. Juvinalla a Kurta M. Marsheka
-
