Tabuľka parametrov malých guľôčkových skrutiek

Model			Presnosť vedenia atď. úroveň	Smer závitu R: Vpravo L: Vľavo	Počet zubov	Štandardný typ Kódovanie skrutiek	Použiteľná matica Typ	Najdlhšia dĺžka konverznej skrutky
Vonkajší priemer d	Vedenie I	Priemer guľôčky Da	Presnosť vedenia atď. úroveň	Smer závitu R: Vpravo L: Vľavo	Počet zubov	Štandardný typ Kódovanie skrutiek	Použiteľná matica Typ	Najdlhšia dĺžka konverznej skrutky
6	1	0.8	C10,C7	R	1	SCR00601	K	1000
8	1	0.8	C10,C7	R	1	SCR00801	K	1000
	2	1.2	C10,C7	R	1	SCR00802	K
	2.5	1.2	C10,C7	R	1	SCR0082.5	K, BSH
10	2	1.2	C10,C7	R	1	SCR01002	K, BSH	3000
10	4	2	C10,C7	R	1	SCR01004	K, BSH	3000
12	2	1.2	C10,C7	R	1	SCR01202	K	4000
	4	2.5	C10,C7	R	1	SCR01204	U,BSH
	5	2.5	C10,C7	R	1	SSR01205	V, U, BSH, H, A
	10	2.5	C10,C7	R	1	SCR01210-B	V
	20	2.5	C10,C7	R	4	SCR01220	Y
14	2	1.2	C10,C7	R	1	SCR01402	K	4000
14	4	2.5	C10,C7	R	1	SCR01404	K, BSH	4000
16	4	2.381	C10,C7	R	1	SCR01604(N)	V, I, U, BSH	4000
	5	3.175	C10,C7	R/L	1	SCR01605	V, NI, NU, BSH
	10	3.175	C10,C7	R	1	SCR01610	V, NI, NU, BSH
	16	2.778	C10,C7	R	4	SCR01616	Y
	32	2.778	C10,C7	R	8	SCR01632	Y

Vlastnosti a aplikácie produktu

1. Režim obehu:

Niektoré malé guľôčkové skrutky využívajú jedinečný cirkulačný režim, ako napríklad 3D dizajn zakrivenej spätnej dráhy v tvare S-, ktorý môže znížiť opotrebovanie a predĺžiť životnosť.

2.Materiály a vlastnosti:

Rôzne materiály, bežná uhlíková oceľ, nehrdzavejúca oceľ, s vysokou nosnosťou, nízkym trením, vysokou účinnosťou a ďalšími vlastnosťami.

Elegantné porušenie fyzikálnych zákonov

Koniec dilemy trenia: koeficient valivého trenia menší alebo rovný 0,003 (1/50 posuvnej skrutky) a mechanická účinnosť 90 % umožňujú zariadeniu napájanému batériou-vymaniť sa z okov spotreby energie.

Rovnováha medzi tuhosťou a flexibilitou: dvojitá predpínacia štruktúra kondenzuje axiálnu tuhosť 500 N/μm, zachováva<0.5G vibration at 2000rpm, and resolves the tremor crisis of sudden start and stop of precision equipment

The conquest of the time dimension: vacuum-coated steel balls (HRC62) and ceramic-based grease create a life of>2 000 km, čo umožňuje zdravotníckemu optickému zariadeniu prekonať desaťročnú-medzeru bez údržby-.

Kontaktujte teraz

Scéna technologickej revolúcie v mikroskopickom svete

Tanec presnosti na operačnom stole

Vodiaca skrutka φ Φ8 mm poháňa mechanické rameno v priestore krytu klinca (<15 × 15 × 30mm), and 0.1N · m torque to accurately suture blood vessels thinner than hairs; In the gene sequencer, the φ Φ6mm lead screw realizes the sub-packaging of 0.1μL life droplets with 1 μm stepping control-thus the subversive medical equipment was born.

Mikro-rytec svetla a elektriny

Pod maskou litografického stroja vodiaca skrutka C0 (± 3 μm/300 mm) koriguje posun ohniskovej roviny spôsobený tepelnou deformáciou a v hĺbke laserového radaru vodiaca skrutka Φ10 mm dokončuje kalibráciu 0,1-uhlového druhého galvanometra s oblúkovou sub{5}}precíznosťou a prerušením fyzikálnej presnosti a polovodičov priemyslu.

Neviditeľný motor spotrebnej elektroniky

V module AF fotoaparátu mobilného telefónu tlačí skrutka φ Φ5 mm skupinu šošoviek rýchlosťou<0.1 seconds (stroke 3mm/thrust 2N); On the Z axis of the chip mounder, the 0.5μm height compensation guard BGA solder ball pushed the mounting yield to 99.98-the precision cornerstone of consumer electronics intelligence was quietly cast.

Priekopník budúceho územia

Bionická protetická končatina simuluje odpor šľachy (odozva<5ms) through Φ7mm silent screw, allowing mechanical touch to approach physiological perception for the first time. In the vacuum environment of -40 ℃ ~ 120 ℃, the satellite deployment mechanism achieves a positioning accuracy of +/-0.05 with a special dry film lubrication screw, thus starting a breakthrough in the emerging field.

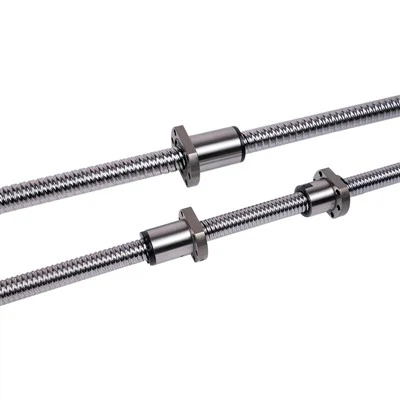

Podrobnosti o produkte

Malá guľôčková skrutka konverzie je použitie valivého spôsobu na výrobu skrutky, známej aj ako valivá skrutka. V porovnaní s režimom prenosu tradičnej skrutky AICAM a štvorhrannej skrutky môže konvertovaná guľôčková skrutka zlepšiť hladký chod, znížiť axiálnu vôľu a trenie atď. V porovnaní so skrutkou na brúsenie má konverzná skrutka výhodu rýchlej dodávky a dostupnej ceny.

Vlastnosti malej guľôčkovej skrutky triedy konverzie

Presnosť úrovne až C5

Presnosť vedenia konvertovanej guľôčkovej skrutky môže dosiahnuť úroveň C5, s normami C5, C7 a C10.

S vysoko presnými{0} maticami

Výrobný proces-konverzných orechov je rovnaký ako proces mletia-orechov. Obidva sú-veľmi presné orechy s vysokou hladkosťou a odolnosťou.

možné zaslať samostatne

Matica a skrutka stupňa konverzie môžu byť dodané samostatne, čo je vhodné na nákup. Štandardom pre zásielku matíc je predpätie PO a zákazníci môžu meniť predpätie podľa svojich potrieb.

Kontaktujte teraz

Podporné dôkazy o produkte

Zabezpečiť kvalitu malých guľôčkových skrutiek nie je ľahká úloha. Ide v podstate o systémové inžinierstvo, ktoré prechádza životným cyklom produktu, zahŕňa viacero faktorov a vyžaduje vysokú presnosť. Jeho základný základ je vybavený sofistikovaným zariadením na spracovanie a kontrolu, ktoré musí mať výrobné a meracie schopnosti mikrónových a dokonca aj sub{2}}mikrónov. Prísna kontrola procesu je ako záchranné lano, počnúc výberom surovín, cez tepelné spracovanie, obrábanie, brúsenie, povrchovú úpravu, čistenie, montáž a záverečné testovanie. Nastavenie parametrov a sledovanie kvality každého 1 kroku musí byť dôsledné. Tento 1 proces podporuje dokonalý detekčný systém, ktorý je ako presná obrazovka, ktorá využíva rôzne -presné prostriedky, rozmerovú presnosť produktu, geometriu, stav povrchu, materiálové charakteristiky, prevádzkový výkon a dlhodobú{9}}spoľahlivosť a ďalšie aspekty-všetkej kontroly. Kľúčom k riadeniu celého systému je profesionálny personál kontroly kvality, ktorý sa dobre orientuje v tom, ako produkt funguje, v možných spôsoboch zlyhania a v prísnych požiadavkách na kvalitu. Nakoniec je potrebné celú operáciu zakotviť do spoľahlivého systému manažérstva kvality (napr. ISO 9001), ktorý funguje ako pevná kostra, ktorá zabezpečí, že všetky špecifikácie procesov budú zjednotené, záznamy budú jasné a úplné a bude dosiahnutá úplná sledovateľnosť, aby bola kontrola kvality skutočne implementovaná.

Intímna služba

1. Prísne kontrolovať kvalitu produktu a dodaciu lehotu;

2. Priama výroba v továrni, cena je veľmi konkurencieschopná;

3. Všetky otázky budú zodpovedané do 12 hodín;

4. Poskytovať služby OEM a ODM;

5. Poskytnite zákazníkom prvotriedny-popredajný-servis.

obalová logistika doprava

Predúprava pred balením

Čistenie a ochrana proti hrdzi

① Pomocou handričky bez prachu{0}} alebo rozpúšťadla (ako je alkohol, petrolej) utrite povrch skrutky, aby ste odstránili olej, kovové úlomky a iné nečistoty, aby ste sa uistili, že na obežnej dráhe závitu a vnútri matice nie sú žiadne cudzie látky.

② Naneste prostriedok proti{0}}hrdzi (ako je prostriedok proti hrdzi -typu mastnoty{2} alebo prostriedok proti hrdzi v plynnej fáze-), pričom sa zamerajte na zakrytie čapu skrutky, povrchu závitu a zodpovedajúcich častí matíc, aby ste zabránili vlhkosti a hrdzi počas prepravy.

Ochrana dielov

① Matica a vodiaca skrutka musia zostať v zmontovanom stave. V prípade demontáže sa na upevnenie použije špeciálne náradie, aby sa zabránilo poškodeniu závitu; Na utesnenie vnútorného otvoru nezmontovanej matice sa použije plastová zátka alebo protiprachový kryt.

② Stredový otvor, drážka pre pero a ostatné časti konca hriadeľa musia byť chránené plastovou zátkou alebo lepiacou páskou, aby sa zabránilo nárazom a deformácii.

Kontaktujte teraz

Výber obalového materiálu a návrh štruktúry

Úroveň balenia	Materiál odporúčame	Úloha a požiadavky
Ochrana vnútornej vrstvy	Papier odolný proti vlhkosti-, anti-fólia proti hrdzi, PE vrecko	Skrutka balenia ako celok musí mať odolnosť proti vlhkosti-, anti{1}}statický výkon, tesnenie môže byť zabudované-do vysúšadla (napríklad obal so silikagélom).
Buffer Layer	Penový plast, EPE perleťová bavlna, bublinková fólia	Navíjanie alebo vypĺňanie medzery medzi vodiacou skrutkou a vonkajším obalom, aby sa zabránilo otrasom; zamerajte sa na ochranu vyčnievajúcich častí, ako je koniec hriadeľa a matica.
Vonkajšie balenie	Vlnitá krabica, drevená krabica (ťažká)	Kartón musí mať troj{0}}alebo päť{1}}vrstvovú štruktúru s pevnosťou v tlaku 500 kg alebo viac. Drevená debna musí byť z borovice alebo preglejky a vnútorná stena musí byť obložená nárazníkovým materiálom.

Kľúčové body riadenia prepravného procesu

Načítanie a upevnenie

① Vyhýbajte sa preprave ťažkých predmetov a ostrých predmetov v tej istej kabíne a výška stohovania nesmie presiahnuť nosnú{0}značku na vonkajšom obale (zvyčajne menej alebo rovná 3 vrstvám).

② Počas prepravy kamiónom musí byť obalová krabica pripevnená k vozíku obväzmi alebo lanami a dno musí byť vydláždené drevenými doskami, aby sa zabránilo skĺznutiu; pri železničnej alebo námornej doprave sa kontajner vloží do kontajnera a medzera sa pevne upchá klinmi.

Kontrola prostredia

① Prepravná teplota sa musí regulovať na -20 stupňov ~ 40 stupňov a vlhkosť menšia alebo rovná 70% RH, aby sa zabránilo vonkajšiemu stohovaniu alebo kontaktu s dažďovou vodou; nádoba musí byť dobre chránená pred vlhkosťou pri námornej preprave (môže byť nainštalované vysúšadlo nádoby).

② Počas manipulácie je zakázané hádzať alebo kotúľať obalovú krabicu. Pri použití vysokozdvižného vozíka alebo žeriavu je potrebné zdvihnúť ho plynulo. Je zakázané zavesiť hriadeľ vodiacej skrutky v jednom bode.

výber logistického režimu

Spôsob dopravy	Použiteľné scenáre	Prevencia
Cestná doprava	Krátka vzdialenosť (menej alebo rovná 500 km), núdzová požiadavka	Vyberte si vozidlo s dobrým tlmením nárazov, aby ste sa vyhli hrboľatým úsekom vozovky.
Železničná doprava	Stredná a veľká vzdialenosť, veľkoobjemová preprava	Vyhnite sa rovnakej preprave s chemikáliami a korozívnym tovarom a vyzdvihnite si tovar včas po príchode, aby ste predišli preplneniu zásob.
Letecká doprava	Presná vodiaca skrutka, poradie núdzového východu	Pre dodržanie noriem pre letecké balenie (napr. UN3373), predbežné vyhlásenie o nebezpečnom tovare (ak inhibítor hrdze obsahuje horľavé zložky).

Kontaktujte teraz

FAQ

Otázka: Aké sú bežné aplikácie malých guľôčkových skrutiek?

Odpoveď: Malé guľôčkové skrutky sa široko používajú v aplikáciách, ako sú automatizačné zariadenia, robotika, 3D tlačiarne, lekárske prístroje a presné prístroje, ktoré vyžadujú vysokú presnosť a kompaktný dizajn.

Otázka: Aký je rozdiel medzi malou guľôčkovou skrutkou a štandardnou guľôčkovou skrutkou?

Odpoveď: Hlavným rozdielom je veľkosť. Malé guľôčkové skrutky sú kompaktnejšie, s menším priemerom a užšími toleranciami v porovnaní so štandardnými guľôčkovými skrutkami, vďaka čomu sú ideálne pre aplikácie s obmedzeným priestorom-.

Otázka: Ako si vyberiem správnu malú guľôčkovú skrutku?

Odpoveď: Pri výbere malej guľôčkovej skrutky zvážte požiadavky na zaťaženie, potreby presnosti, dostupný priestor na inštaláciu a prevádzkové podmienky. Vyberte vhodný priemer závitu, stúpanie a stupeň presnosti pre vašu konkrétnu aplikáciu.

Otázka: Aké sú výhody malých guľôčkových skrutiek?

Odpoveď: Malé guľôčkové skrutky ponúkajú vysokú účinnosť prenosu, nízke trenie, vysokú presnosť, dlhú životnosť a stabilný výkon, zvlášť vhodné pre aplikácie vysoko{0}}frekvenčného a presného riadenia pohybu.

Otázka: Aké materiály sa používajú na malé guľôčkové skrutky?

Odpoveď: Medzi bežné materiály pre malé guľôčkové skrutky patrí-vysokouhlíková oceľ, nehrdzavejúca oceľ a legovaná oceľ. Výber materiálu závisí od odolnosti proti opotrebeniu, odolnosti proti korózii a špecifického prevádzkového prostredia.

Otázka: Aká je maximálna nosnosť malej guľôčkovej skrutky?

Odpoveď: Nosnosť malej guľôčkovej skrutky závisí od jej veľkosti, dizajnu a použitých materiálov. Nosnosť je zvyčajne špecifikovaná v detailoch produktu a mala by byť zvolená podľa požiadaviek aplikácie.

Otázka: Ako by som mal udržiavať malú guľôčkovú skrutku?

Odpoveď: Pravidelne čistite a mažte guľôčkovú skrutku, aby ste zabránili vniknutiu prachu a nečistôt do závitov. Zabezpečte správnu inštaláciu a pravidelne kontrolujte jej fungovanie, aby ste predišli preťaženiu a nadmernému teplu.

Otázka: Aký je rozsah prevádzkovej teploty pre malé guľôčkové skrutky?

Odpoveď: Typický rozsah prevádzkových teplôt pre malé guľôčkové skrutky je medzi -20 stupňov a 80 stupňov. Presný rozsah závisí od použitého materiálu a mazania. Pre prostredie s extrémnymi teplotami je možné zvoliť špeciálne materiály a mazivá.
