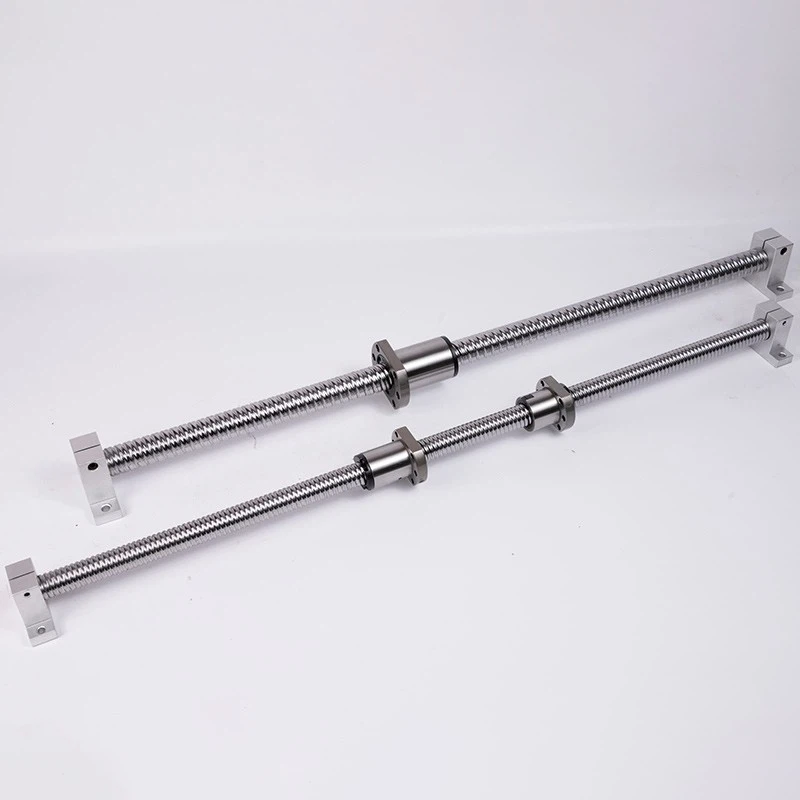

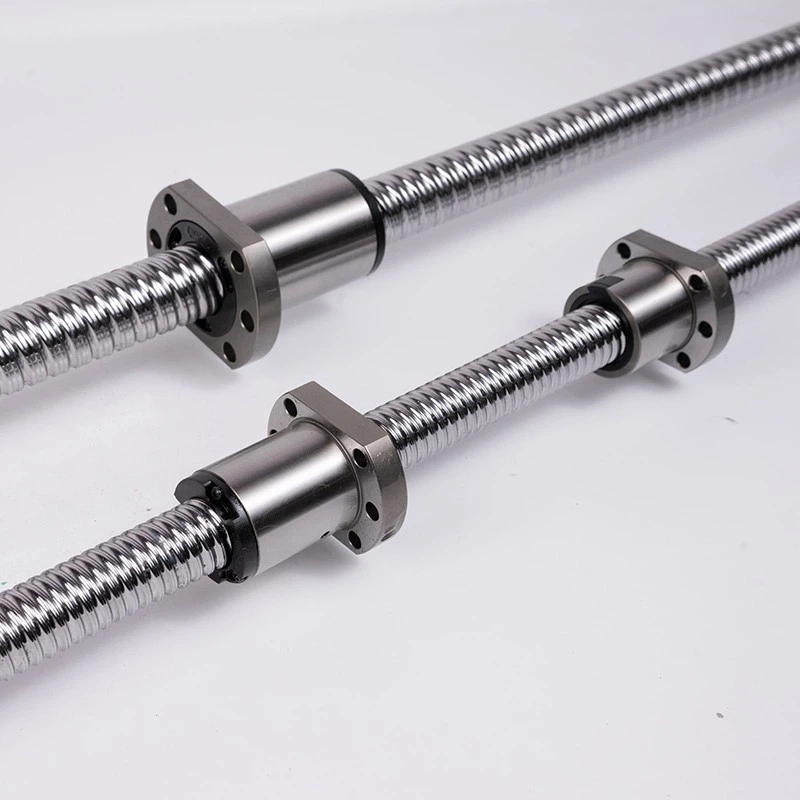

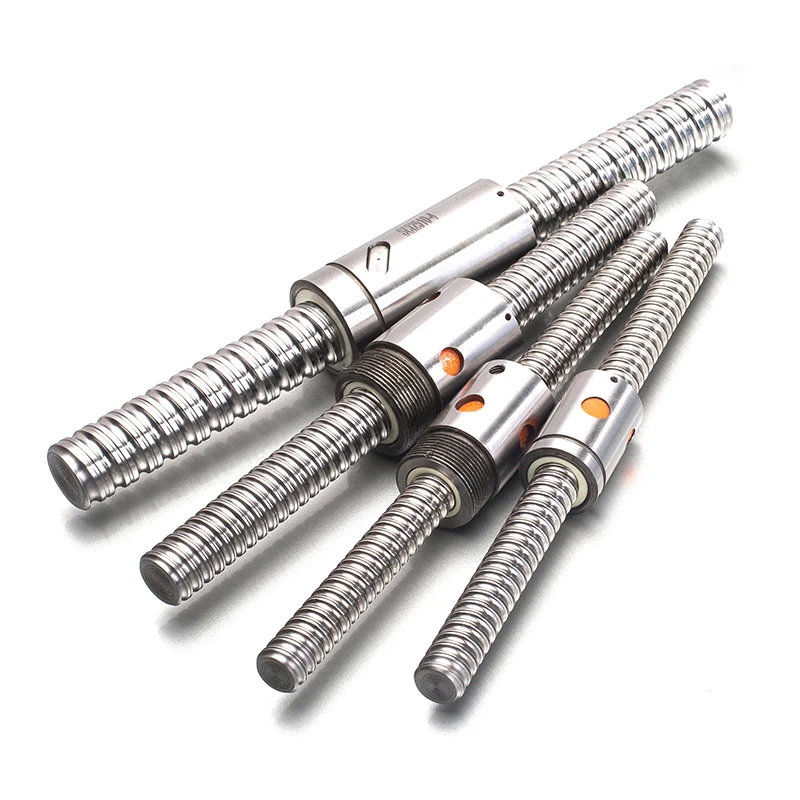

Guľôčková skrutka Acme

1.Rozmery a špecifikácie guľôčkovej skrutky Acme

Menovitý priemer a vonkajší priemer

• Bežné špecifikácie: 12 mm, 16 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm, 63 mm atď.

Vonkajší priemer priamo ovplyvňuje nosnosť a čím väčší je priemer, tým vyššie je menovité dynamické/statické zaťaženie.

2. Vedenie (výška)

• Definícia elektródy: Vzdialenosť, o ktorú sa matica posunie v axiálnom smere pri každom otočení skrutky.
• Bežné vodiče: 1 mm, 2 mm, 4 mm, 5 mm, 10 mm, 16 mm, 20 mm atď.
• Vzťah medzi predstihom a rýchlosťou: Keď je vstupná rýchlosť konštantná, čím je predstih väčší, tým vyššia je rýchlosť lineárneho pohybu.

3. Parameter dĺžky

• Celková dĺžka: Celková dĺžka skrutky, berúc do úvahy efektívny zdvih, dĺžku matice, konštrukčnú toleranciu, dĺžku podpery a dĺžku prípojky napájania.
• Dĺžka závitu: Celková dĺžka závitovej časti, ktorá musí spĺňať požiadavky na efektívny chod.
• Efektívna dráha: Teoretická maximálna vzdialenosť pre pohyb matice v priamom smere.
• Special requirement: Extra long lead screw (>4 metre).

4. Parametre úrovne presnosti

• Národný štandard presnosti (GB): trieda P s úrovňami presnosti 1, 2, 3, 4.
• Medzinárodné normy: C0~C10 alebo špecifické číselné vyjadrenie.

1. Schopnosť vysoko presného polohovania

• Valivé trenie guľôčky: Valivým kontaktom medzi guľou a skrutkou alebo maticou sa tradičné klzné trenie premieňa na valivé trenie, čím sa výrazne znižuje odpor trenia a výrazne sa zlepšuje účinnosť prenosu a presnosť polohovania.
• Konštrukcia optimalizácie konštrukcie: Presná konštrukcia skrutky a matice zaisťuje minimálne trenie a opotrebovanie počas pohybu a dokáže zachovať vysokú presnosť a stabilitu polohovania aj počas-dlhodobej prevádzky.

2. Vysoká nosnosť-

• Použitie vysokopevnostných materiálov: Skrutka vyrobená z vysokopevnostnej legovanej ocele a iných materiálov, podrobená presnému obrábaniu a tepelnému spracovaniu, má vynikajúce mechanické vlastnosti a odolnosť proti opotrebovaniu.
• Ložisko s axiálnym zaťažením a krútiacim momentom: schopné odolať veľkému axiálnemu zaťaženiu a krútiacemu momentu, čím spĺňa požiadavky priemyselných aplikácií s vysokým zaťažením a-rýchlosťou.

3. Dlhá životnosť a nízka údržba

• Konštrukcia s nízkym opotrebením: Charakteristiky valivého trenia výrazne znižujú mieru opotrebenia skrutky a predlžujú jej životnosť.
• Jednoduchá údržba: Konštrukcia je jednoduchá, ľahko sa inštaluje a udržiava a vyžaduje len pravidelnú kontrolu a výmenu mazacieho oleja, aby sa zabezpečila normálna prevádzka.

4. Ochrana životného prostredia a úspora energie

• Prevádzka s nízkou hlučnosťou: Metóda valivého prevodu znižuje trenie a nárazy, zaisťuje hladký chod a nižšiu hlučnosť.
• Znížte znečistenie olejom: V porovnaní s tradičnými hydraulickými valcami alebo skrutkami v tvare T- sú guľôčkové skrutky ekologickejšie a znižujú znečistenie olejom.

5.Vysoká tuhosť konštrukcie

• Aplikácia predbežného tlaku: Aplikáciou predbežného tlaku na guľôčku dosiahne axiálna vôľa zápornú hodnotu, čím sa výrazne zlepší tuhosť skrutky a zabezpečí sa stabilita a spoľahlivosť systému.

6. Vysoká účinnosť prenosu

• Nízky krútiaci moment: V porovnaní s pármi posuvných skrutiek môže byť krútiaci moment guľôčkových skrutiek znížený na menej ako 1/3. Pri dosiahnutí rovnakého efektu pohybu je požadovaný výkon menší a efekt úspory energie-je významný.

7.Vysokorýchlostné podávanie a mikropodávanie

• Malý počiatočný krútiaci moment: Charakteristiky pohybu guľôčkových ložísk robia počiatočný krútiaci moment extrémne malým, čím sa zabráni javu plazenia pri posuvnom pohybe a dosiahne sa presný mikroposuv.
• Vysoká rýchlosť odozvy: Podporuje vysokorýchlostné{0}}podávanie, aby vyhovovalo potrebám efektívnej produkcie.

Kontaktujte teraz

1. Typické oblasti použitia guľôčkovej skrutky Acme

• CNC

Systém podávania vretena: Presná skrutka na úrovni C3 dosahuje polohu ± 0,01 mm

Pohon zásobníka nožov: Predlisovacia štruktúra zaisťuje stabilitu rýchlej výmeny nástroja

• Priemyselný robot

Kĺbový modul: Kompaktný dizajn spĺňa priestorové obmedzenia robotov SCARA

Rotácia šiestej osi: axiálna vôľa<0.005mm ensures repeated positioning accuracy at the end

• Polovodičové vybavenie

Platforma na prenos plátkov: modely kompatibilné s vákuom, aby sa zabránilo kontaminácii časticami

Fotolitografická strojová nivelácia: zosilnená skrutka s obojsmerným ťahom 5000N

2. Analýza technických výhod

• Charakteristiky zaťaženia-

Dizajn obežnej dráhy v tvare kríža zvyšuje menovité dynamické zaťaženie o 30 % a má životnosť 2 milióny cyklov s vratným pohybom

dynamika

Keď je zrýchlenie 5 m/s², nárast teploty je riadený v rozmedzí 15 stupňov a hodnota DN (rýchlosť x menovitý priemer) presahuje 160 000

• Prispôsobené služby

Poskytnite 12 inštalačných rozhraní vrátane prírubových/štvorhranných matíc na podporu presného prispôsobenia úrovne P4 (chyba vedenia ± 0,003 mm/m)

3. Sprievodca výberom

Návrh na výber na základe pracovných podmienok: V prípade náročných{0}}aplikácií by mali byť uprednostňované kalené vodiace skrutky 45HRC

Vysokorýchlostné aplikácie: Odporúčajú sa presné modely triedy E2 vybavené keramickými guľôčkovými ložiskami.

1. Koordinácia medzi hriadeľom skrutky a maticou:

Vonkajší priemer, stúpanie a priemer základne hriadeľa guľôčkovej skrutky acme určujú prevodový pomer a nosnosť. Napríklad skrutka s vonkajším priemerom 50 mm a stúpaním 10 mm môže dosiahnuť vysoký prenos zaťaženia.

Matice sa dodávajú v rôznych formách (ako sú prírubové a valcové), aby vyhovovali rôznym požiadavkám na inštaláciu a zabezpečili stabilitu prenosu.



2. Obehový systém guľôčkových ložísk:

Kompaktná vnútorná obehová štruktúra vhodná pre-vysokorýchlostné scenáre; Silná zaťažiteľnosť externej slučky, vhodná pre veľké požiadavky na vedenie.

Parametre, ako je priemer rozstupu guľôčky a priemer oceľovej guľôčky, ovplyvňujú účinnosť prenosu a životnosť a musia sa zhodovať so špecifikáciami skrutky.



3. Konštrukcia pred kompresiou a tuhosťou:

Nastavte silu predpätia predlisovaním, eliminujte axiálnu vôľu a zvýšte tuhosť. Čím vyššia je úroveň predbežného načítania, tým tesnejšie je prispôsobenie, vďaka čomu je vhodný pre scenáre s vysokou{1}}presnosťou.

Kvalita je základom rozvoja podniku. Vždy sa držíme konceptu „kvalita na prvom mieste“ a kvalitu produktu považujeme za záchranné lano podniku. Prísne dodržiavame medzinárodnú normu systému manažérstva kvality ISO 9001 a zaviedli sme uzavretý-systém zabezpečenia kvality od kontroly surovín, úplného procesu výroby až po prísne testovanie hotových výrobkov pred opustením závodu. Zavedením spoľahlivého mechanizmu vysledovateľnosti kvality a mechanizmu neustáleho zlepšovania zabezpečujeme, že každý aspekt spĺňa najvyššie štandardy kvality a poskytujeme zákazníkom dôveryhodné-kvalitné produkty.

Kontaktujte teraz

V DLY veríme, že skvelé produkty si zaslúžia rovnako skvelé služby. Od chvíle, keď preskúmate naše komponenty lineárneho pohybu, až po dlhú dobu po dodaní, poskytujeme celý-rozsah, bezstarostný{2}}servisný systém na podporu vašich operácií.

• Pred{0}}podpora predaja: Náš skúsený tím ponúka profesionálne poradenstvo, ktoré vám pomôže pri výbere správnych komponentov a poskytuje prispôsobené riešenia pre rozmery, tolerancie, povrchové úpravy a opracovanie koncov.
• Pomoc pri objednávke a doručení: Efektívne spracovanie a spoľahlivá logistika zaisťujú rýchle vybavenie vašich objednávok a bezpečné doručenie.
• Po{0}}predajná starostlivosť:Technickou podporou 24 hodín denne, 7 dní v týždni, kontrolnými správami a vysledovateľnou dokumentáciou kvality pomáhame riešiť problémy, viesť údržbu a poskytovať podporu pri výmene, čím minimalizujeme prestoje a zaisťujeme dlhodobú-spoľahlivosť.



S premyslenou službou a premyslenou službou DLY a{0}}bezstarostnou-podporou predaja získate-kvalitné presné komponenty a dôveryhodného partnera, ktorý sa stará o bezproblémový chod vašich systémov.
