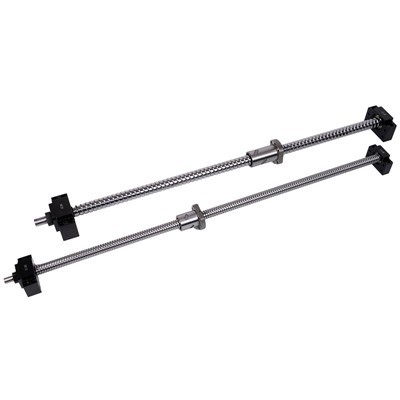

Obehová guľová matica

1. Základné konštrukčné parametre

• Menovitý priemer:Menovitý priemer guľôčkovej skrutky, ktorý je kompatibilný s maticou s obehovou guľôčkou, bežne uvádzaný ako 12 mm, 16 mm, 20 mm atď., určuje celkovú veľkosť a nosnosť- páru guľôčkových skrutiek.
• Olovo: Axiálny posun matice generovaný každou rotáciou guľôčkovej skrutky, ako je 5 mm, 10 mm, 20 mm atď., priamo ovplyvňuje rýchlosť posuvu a presnosť.
• Dĺžka matice: Dĺžka matice v axiálnom smere skrutky, ktorá súvisí s nosnosťou, tuhosťou a cyklom. Dlhšie matice majú zvyčajne vyššiu tuhosť.
• Priemer matice: Veľkosť vonkajšieho priemeru matice musí zodpovedať inštalačnému priestoru a nosnej konštrukcii, čo ovplyvňuje celkové usporiadanie.

2. Parametre súvisiace s režimom slučky

Typ slučky:

• Vnútorný obeh: Obehová guľová matica cez reverzný mechanizmus, s kompaktnou štruktúrou a nízkym trením, vhodná pre vysoko{0}}rýchlostné a vysoko presné{1}}aplikácie.
• Vonkajší obeh: Guľôčkové ložiská cirkulujú cez vonkajšie rúrky alebo koncové uzávery, so silnou nosnosťou-, vhodné pre ťažké-aplikácie alebo aplikácie s nízkou rýchlosťou-.
• Lopta sa otáča: Počet recirkulačných guľových matíc, napríklad 2,5 otáčky x 2 stĺpiky, ovplyvňuje rozloženie zaťaženia a účinnosť prenosu.
• Počet stĺpcov: Počet okruhov cirkulácie guľôčok vo vnútri matice recirkulačnej gule, napríklad 2 alebo 4 stĺpiky. Čím viac stĺpcov je, tým väčšia je nosnosť-, ale zvyšuje sa štrukturálna zložitosť.

3. Parametre presnosti

• Úroveň presnosti: ako C0, C1, C3, C5, C7, C10 atď. C0 má najvyššiu presnosť a je vhodný pre presné obrábacie zariadenia; Presnosť C7 je vhodná pre všeobecné priemyselné zariadenia.
• Cestovná odchýlka: Odchýlka medzi skutočným posunutím a teoretickým posunutím matice v rámci špecifickej dráhy, odrážajúca presnosť prenosu.
• Presnosť vedenia: Odchýlka medzi skutočnou hodnotou a teoretickou hodnotou stúpania guľôčkovej skrutky priamo ovplyvňuje presnosť polohovania.
• Axiálna vôľa: Axiálna vôľa medzi maticou a skrutkou, ktorú možno eliminovať predbežným utiahnutím a zlepšiť tuhosť.

4. Parametre zaťaženia a tuhosti

• Menovité dynamické zaťaženie: Maximálne axiálne zaťaženie, ktoré môže matica vydržať v dynamických pracovných podmienkach, merané v newtonoch a súvisiace s priemerom, množstvom a pevnosťou materiálu guľôčkových ložísk.
• Menovité statické zaťaženie: Maximálne axiálne zaťaženie, ktoré môže matica vydržať v statickom stave, merané v newtonoch, odrážajúce schopnosť matice odolávať deformácii.
• Axiálna tuhosť: Pomer deformácie matice pri axiálnom zaťažení k zaťaženiu. Čím vyššia je tuhosť, tým lepšia je presnosť polohovania.

5. Parametre prispôsobenia a inštalácie

• Priemer príruby: Veľkosť vonkajšieho priemeru príruby matice použitá na upevnenie matice, ktorá musí zodpovedať inštalačnej prírube.
• Inštalačný otvor PCD: Rozstupový priemer montážneho otvoru na prírube matice určuje polohu inštalácie a spôsob matice.
• Smer otáčania závitu: Smer otáčania závitu guľôčkovej skrutky je rozdelený na ľavý{0}}a pravý- smer, ktorý je potrebné prispôsobiť hnaciemu motoru.
• Metódy predbežného utiahnutia: ako je predbežné utiahnutie podložky s dvojitou maticou, predbežné utiahnutie rozdielu zubov atď., Používa sa na odstránenie axiálnej vôle a zlepšenie tuhosti systému.

Kontaktujte teraz





1. Režim slučky

• Princíp vnútornej cirkulácie: Gulička počas procesu cirkulácie vždy udržiava kontakt s povrchom skrutky. V bočnom otvore matice recirkulačnej gule je nainštalované reverzné zariadenie na pripojenie susedných obežných dráh. Pomocou vratnej drážky guľôčky na vratnom zariadení je gulička nútená raz sa odvaliť po obežných dráhach a potom prejsť cez hornú časť obežných dráh so skrutkovým závitom, pričom sa opäť vráti na dráhy východiskového závitu, čím sa vytvorí jednocyklová vnútorná cirkulačná slučka.
• Vlastnosti: Krátka cirkulačná slučka, málo guľôčkových ložísk, nízke straty trením, dobrá hladkosť guľôčky, vysoká účinnosť a malá radiálna veľkosť recirkulačnej guľovej matice. Ale spätné obrábanie je náročné a nastavovanie montáže je nepohodlné.

Obrátený typ:

• Cylindrický konvexný obracač kľúča: ľahko spracovateľný a merateľný, ale s veľkými axiálnymi rozmermi a patriaci k super polohovacej štruktúre (používajúce valcové plochy aj konvexné kľúče na polohovanie), náročný na inštaláciu a nastavenie.
• Plochý kruhový blokový reverzor: S menšou veľkosťou môže zmenšiť radiálne a axiálne rozmery matice s obehovou guľou, ale vyžaduje vyššiu presnosť vonkajšieho obrysu a rozmerov drážky na matici.
• Princíp vonkajšej cirkulácie: Keď sa gulička otáča v opačnom smere, opúšťa obežnú dráhu so závitom skrutky a vykonáva cyklický pohyb vo vnútri alebo mimo tela matice.
• Typ a vlastnosti:
• Typ špirálovej drážky: jednoduchý proces, malá radiálna veľkosť, jednoduchá výroba, ale zátka guľôčky má slabú tuhosť a je náchylná na opotrebovanie.
• Typ intubácie: Štruktúra je jednoduchá a ľahko sa vyrába, ale radiálna veľkosť je veľká a koniec ohnutej rúrky používanej ako zátka guľôčky je náchylnejší na opotrebovanie.
• Typ koncovky: Má jednoduchú štruktúru a dobrú spracovateľnosť-, ale je ťažké presne vytvoriť zaoblené rohy obežnej dráhy a ohybových bodov, čo ovplyvňuje jej výkon.

Preto sa zriedka používa a často sa používa vo forme jednej matice ako zdvíhací prevodový mechanizmus.

2. Výkonnostné výhody

• Vysoká presnosť:Prijíma metódu valcovania guľôčok na závitovom povrchu, a nie vzájomné prispôsobenie medzi závitmi, čím má vyššiu presnosť.
• Vysoká tuhosť:Guličkové ložiská majú určitý stupeň elastickej deformácie a ich tuhosť je lepšia ako u tradičných závitových matíc.
• Vysoká nosnosť:V dôsledku odvaľovania guľôčky na povrchu so závitom je koeficient valivého trenia oveľa menší ako u tradičných závitových matíc, a preto má väčšiu nosnosť.
• Ďalšie výhody:Má výhody nízkeho opotrebenia, vysokej účinnosti prenosu, hladkého prenosu, dlhej životnosti, vysokej presnosti a nízkeho nárastu teploty.

3. Prispôsobenie parametrov

• Počet guľôčkových kruhov a stĺpcov:Hlavnými parametrami párov guľôčkových skrutiek sú menovitý priemer a stúpanie. V rámci tej istej matice existujú režimy obehu jednej matice a dvojitej matice a existujú aj rôzne kombinácie otáčok guľôčok a stĺpikov, ako napríklad 2,5 otáčky x 1 stĺpik, 2,5 otáčky x 2 stĺpce atď.
• Úroveň presnosti:Úroveň presnosti párov matíc guľôčkových skrutiek je rozdelená do rôznych úrovní, napríklad úroveň 1 je najvyššia, úroveň 10 je najnižšia a úrovne 2 a 4 nie sú preferované. Hlavnými ukazovateľmi presnosti sú odchýlka zdvihu, hádzanie skrutky a tolerancia polohy.
• Spôsob predbežného utiahnutia:Aby sa eliminovala axiálna vôľa, môžu sa použiť predbežné uťahovacie štruktúry, ako je typ tesnenia, typ so závitom a typ rozdielu zubov. Štruktúra typu tesnenia je jednoduchá a kompaktná, spoľahlivá v prevádzke a ľahko sa nastavuje, ale nedá sa nastaviť kedykoľvek, keď je obežná dráha opotrebovaná

Medzera a predpätie; Závitové nastavenie je pohodlné a široko používané, ale presnosť nastavenia nie je vysoká; Typ rozdielu zubov môže presne nastaviť predpätie, ale konštrukčné rozmery sú veľké a nastavenie zostavy je zložité.

Kontaktujte teraz

1. Patent na guľovú maticu s funkciou čistenia:Patent s prihláškou a číslom oznámenia o autorizácii CN 222010862 U, podaný v marci 2024, ukazuje, že koncový krúžok matice je vo vnútri vybavený čistiacim komponentom. Prostredníctvom kontaktného kolieska sa počas prevádzky dotýka skrutky a otáča sa so skrutkou, čo spôsobuje, že malé ozubené koleso periodicky poháňa čistiaci krúžok, aby sa pohyboval v oblúku pozdĺž okrajovej drážky hornej oblúkovej dosky, a spolupracuje s resetovacou pružinou, aby sa dosiahol vratný pohyb, nepretržité čistenie povrchu skrutky, zlepšenie účinnosti čistenia a údržby zariadenia na povrchu skrutky a zabezpečenie stability používania zariadenia. To naznačuje, že obehové guľové matice Delia Automation majú jedinečný dizajn z hľadiska čistenia a údržby, čo môže predĺžiť životnosť produktu.

2. Patent kombinovanej guľovej matice:Tento patent sa týka oblasti technológie guľových matíc, vrátane maticového puzdra, spojovacieho puzdra a synchrónneho limitného nastavovacieho mechanizmu. Synchrónny mechanizmus nastavenia limitu môže synchrónne nastaviť kontaktnú silu medzi viacerými guličkami a prevodovou skrutkou, eliminovať vôľu opotrebenia prevodovky, vyhnúť sa problémom s prešmykovaním prevodovky a výrazne zlepšiť presnosť prevodu guľôčkových matíc. To naznačuje, že cyklická guľová matica Delia Automation výrazne zlepšila presnosť prenosu.

3. Patent na miniatúrnu guľôčkovú maticu s vnútornou cirkuláciou:Patent na vynález bol získaný 22. októbra 2024 a odráža technickú silu spoločnosti Deliya Automation v oblasti miniatúrnych guľových matíc s vnútorným obehom, ktoré môžu poskytnúť produktu výhody v miniaturizácii, vysokej presnosti a ďalších aspektoch.

Ak máte špeditéra, môžeme použiť cenové podmienky FOB. Ak nemáte špeditéra, môžeme prijať cenové podmienky CIF, ktoré vám pomôžu nájsť špeditéra. Po potvrdení so zákazníkmi môžeme poslať expresné doručenie alebo poslať po mori alebo letecky.
